高可靠性与实用性的光学技术

• 利用平行光束可准确测定透过率与反射率
• 采用检测器切换时信号水平差异小的光学系统
• 使用楼镜-光栅双单色器可同时实现低散射光和低偏振

丰富的附件可满足各种测定需求

• 检测器种类丰富
• 提供满足不同需求的附件
• 设计符合人体工学

应用实例

• 测定数码相机中的红外截止滤光片

  CCD和CMOS图像传感器采用一种可以过滤降低画质的红外线，让可见光透过的滤光片。
  这种滤光片极其微小，需要借助微小样品透过率测定附件或5°镜面反射附件进行测定。
  搭配专用附件，可以得到低噪音的测定数据。
• 测定人脸识别中的红外滤光片

  目前基于人脸识别的安全管理系统,大多采用红外线检测方式。其中,传感器部分采用带通滤光片,使检测不受外部光线影响，只透过红外光，过滤掉其他波长的光。
  UH4150 Advanced Spec采用低杂散光光学系统，可以高精度测定信号波段的高透过率和干扰波段的低透过率。测定时使用支持高灵敏度检测的直射光检测器附件。
• 测定显示器的低反射加工 (AR涂层)

  相机镜头和防护玻璃上做了防反射处理 (AR涂层)，以便减少反射导致的鬼影、光斑。
  UH4150可以加装5镜面反射附件，测定AR涂层的反射光谱。
  即使对于反射率≤1%的样品，也可以实现高精度测定。
• 测定偏振片的透过率

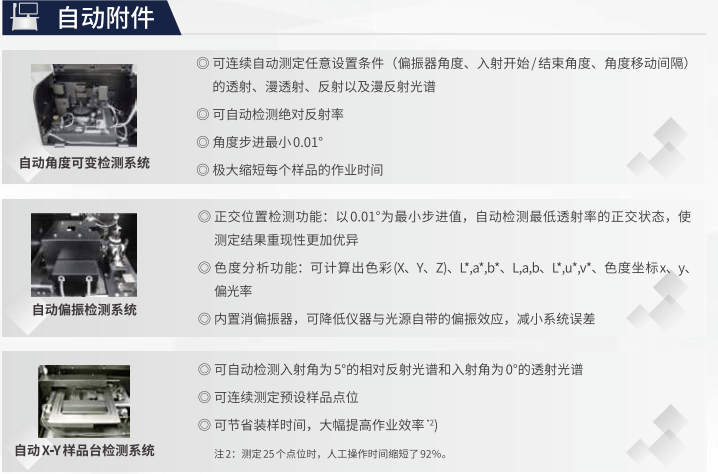

  可使用自动偏振附件 (定制)，自动测定偏振样品的平行、正交状态。以0.01°为最小步进值，自动检测最低透过率的正交状态，测定重现性高。日立同时也提供手动偏振附件，满足不同的测量需求
• 测定相机镜头组的透过率

  相机镜头要求在可见光范围有高的透过率。
  日立可定制镜头组测定用样品支架。
  图示测量案例中，镜头组在可见区透过率较高。
• 测定双带通滤光片的UV/VIS/NIR透过率

  在研究如何使用相机和红外光源同时获取距离信息时，需要使用双带通滤光片。
  它可以过滤掉会产生噪音的没有用的光，透过有助于相机成像的可见光，以及有利于LiDAR检测的特定近红外波长的光。
  UH4150可以精确测定样品在紫外-可见-近红外范围的高透过率和低透过率分布。
• 测定自动驾驶中LiDAR平面镜不同角度的反射率

  LiDAR上使用的平面镜，在大入射角下可以得到高反射率。
  此应用案例使用微小自动角度可变绝对反射附件(定制).测定了入射角在5°~75时AI智能平面镜的反射率。
• 测定车身用高功能涂料的太阳光反射率

  可在积分球背面安装样品，测定隔热涂料等的全反射率。
  可以使用可选软件包，自动计算太阳光反射率。
