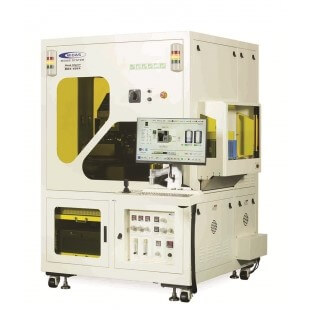

全自动光刻机

名称: 全自动光刻机
型号: MDA-12SA, MDA-20SA
品牌: 韩国MIDAS

询问价格

产品详情

MIDAS SYSTEM公司开发并生产用于半导体、MEMS、LED及纳米技术相关的实验室和工业领域的光罩对准曝光机和甩胶机，是韩国第一家研发并商业化光罩对准曝光机的企业，始终致力于不断完善、增强技术型企业的核心竞争力。

MIDAS SYSTEM公司具有专业化的设计团队，以客户需要为己任，生产、供应满足国内外企业、科研院所不断增长的应用需求，并且提供半导体工艺相关的设备需要。

MDA-12SA型曝光机是一款MIDAS公司新开发的产品，代表了下一代全区域光刻系统。这一新型半自动化对准曝光平台具有更高的重复光刻精度以及更可靠的操作，非常适合陶瓷及其他探针卡应用，同时MDA-12SA型半动化光罩对准曝光机具有更高的生产能力和容易操控。

项目	参数
光源能量	紫外曝光光源光强2000～5000W，输出能量可控
光束范围	14.25″× 14.25″
均匀光束范围	13.25″× 13.25″
光束均匀性	＜3%～5%
365nm输出光束强度	5KW 25～60mW/cm2，2 KW 15～30mW/cm2
400nm输出光束强度	5KW 50～100mW/cm2，2 KW30～50mW/cm2
可调节曝光时间	0.1～999.9s
范围观察	显微镜/CCD相机安装（480～1000倍可变放大,1600倍可选）
电动观察范围移动	显微镜x、y、z电动操作（手柄控制）
电动样品台	样品台x、y、z、Theta电动操作
卡盘移动	大范围。静态对准工具模块进行x、y、z、Theta移动
卡盘水平	楔形误差补偿（楔形位置自动感应，压力传感器，警报）
基片尺寸	直至14″× 14″
掩模板规格	可替换的直至15″× 15″
真空卡盘移动	x、y：10mm；Theta：4×
Z向移动距离	10mm
接触模式	接近式、软接触式、硬接触式、真空接触式（真空接触力可调节）
接近调节	1μm步进可调节程序化控制系统
对准精度	1μm
显示器	17″触屏
气动控制	基片、掩膜、接触、接触调节、卡盘锁、N2、N2调节
分辨率	1μm（真空接触下近紫外）
摆放	防震桌
选件	CCD BSA、DUV、紫外强度计

产品优势

MDA-12SA型曝光机是一款MIDAS公司新开发的产品，代表了下一代全区域光刻系统。这一新型半自动化对准曝光平台具有更高的重复光刻精度以及更可靠的操作，非常适合陶瓷及其他探针卡应用，同时MDA-12SA型半动化光罩对准曝光机具有更高的生产能力和容易操控。
