蔡司Sigma系列产品集场发射扫描电子显微镜（FE-SEM）技术与良好的用户体验于一体，助您轻松实现构建成像和分析程序，同时提高工作效率。您可以将其用于新材料和颗粒的质量监测，或研究生物和地质样本。Sigma可实现高分辨率成像，它采用低电压，能在1 kV或更低电压下实现更高的分辨率和对比度。它出色的EDS几何学设计可执行高级显微分析，以两倍的速度和更高的精度获取分析数据。

使用Sigma系列，畅游高端纳米分析世界。

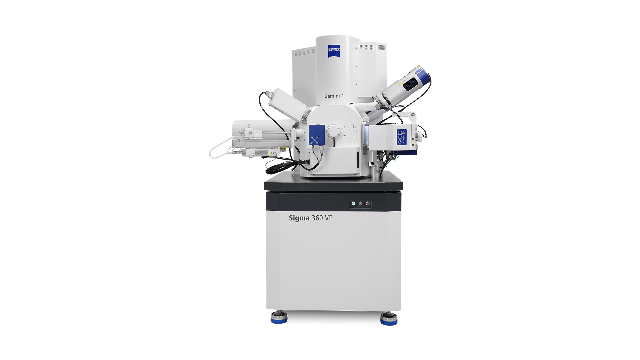

Sigma 360是一款直观的成像和分析FE-SEM，是分析测试平台的理想之选。

从设置到获取基于人工智能的结果，均提供专业向导，为您保驾护航，助您探索直观成像工作流。

可在1 kV和更低电压下分辨差异，实现更高的分辨率和对比度。

可在极端条件下执行可变压力成像，获得出色的非导体成像结果。

对聚苯乙烯样品进行断裂，以了解聚合物界面处的裂纹形成和附着力。Sigma 360，C2D，3 kV，NanoVP lite模式，样品室压力60Pa。

可在极端条件下完成可变压力成像

用于分析和成像的NanoVP lite模式

新NanoVP lite模式和新探测器很容易在电压低于5 kV时，从非导体中轻松获取高质量数据。这样，就可增强成像和X射线能谱分析的性能，提供更多表面敏感信息，缩短采集时间，增强入射电子束流，提高能谱面分布分析速度。aBSD1（环形背散射电子探测器）或新一代C2D（级联电流）探测器可确保在低电压条件下采集到出色图像。

将多模式实验与Connect Toolkit相结合，或使用Materials应用程序分析显微结构、晶粒尺寸或涂层厚度

直观成像工作流为您指引方向

从设置到获取基于人工智能的结果，每一步都清晰明了，使您是新手用户，也能轻松获得专业结果。

Sigma系列获取图像迅速，易于学习和使用的工作流可节省培训时间，简化从导航到后期处理的每个步骤，让您如虎添翼。蔡司SmartSEM Touch中的软件自动化可助您完成导航、参数设置和图像采集等步骤。接下来，ZEN core便可大显身手：它配备针对具体任务的工具包，适用于后期处理。我们十分推荐人工智能工具包，它可助您基于机器学习进行图像分割。

可在1 kV和更低电压条件下分辨差异增强的分辨率。优化的衬度
